ISW32-125臥式管道熱水泵，是采用國內通用離心泵之性能參數,，自行研制開發的新一代節能,、環保臥式離心泵，同時根據使用溫度,、介質等不同在ISW型基礎上派生出適用熱水(ISWR)、耐腐蝕性化工泵(ISWH),，油泵(ISWB)系列產品,。該系列泵性能優、可靠性高,、壽命長,、結構合理、外觀美觀,，具有行業領先水平,。

ISW32-125臥式管道熱水泵 外形與安裝尺寸圖

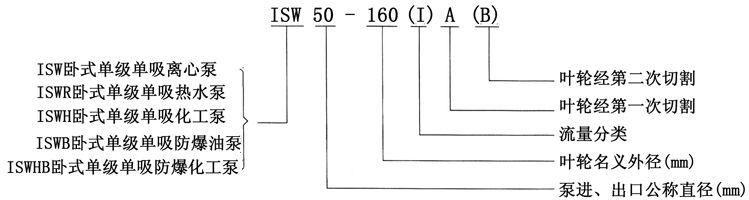

型號意義

特點

1,、泵為臥式結構，進出口口徑相同,，外形緊湊美觀,，占地面積小，建筑投入低,，如加上防護罩則可置于戶外使用,。

2、葉輪直接安裝在電機的加長軸上,，軸向尺寸短,，結構緊湊，泵與電機軸承配置合理,，能有效地平衡泵運轉產生的徑向和軸向負荷,，從而保證了泵的運行平穩，振動小,、噪音低,。

3、軸封采用機械密封或機械密封組合,，采用進口鈦合金密封環,、中型耐高溫機械密封和采用硬質合金材質，耐磨密封,，能有效地延長機械密封的使用壽命,。

4、安裝檢修方便,，無需拆動管路系統,，只要卸下泵聯體座螺母即可抽出全部轉子部件。

5,、可根據使用要求即流量和揚程的需要采用泵的串,、并聯運行方式。

6,、泵的出口可安裝成0°,、90°、180°幾個不同方向以滿足不同的連接場合,。

工作條件

1,、泵系統最高工作壓力≤1.0Mpa，訂貨時請注明系統工作壓力,。泵系統工作壓力大于1.0Mpa時應在訂貨時另行提出,，以便在制造時泵的過流部分和聯接部分采用更合理的材質。

2、環境溫度<40℃,，相對濕度<95％,。

3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1％,，粒度<0.2mm,。

4、使用環境海拔高度不超過1000米,，超過時應在訂貨時提出，以便為您提供更可靠的產品

注：如使用介質為帶有細小顆粒,，請?jiān)谟嗀洉r(shí)說明,，以便廠家采用耐磨式機械密封。

用途

ISW臥式單級單吸離心泵,，供輸送清水及物理化學性質筆似于清水的其他液體之用,，適用于工業和城市給排水、高層建筑增壓送水,、園林噴灌,、消防增壓、遠距離輸送,、暖通制冷特循環,、浴室等冷暖水循環水泵環增壓及設備配套，使用溫度T＜80℃,。

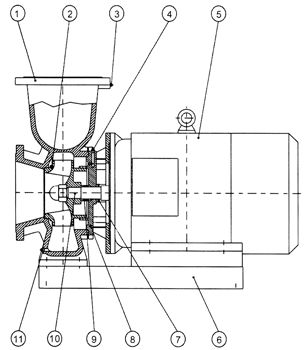

結構說明

1.泵體：降低液流速度,，使速度能轉換成壓能。

2.葉輪：在泵中起主導作用,，葉輪中的片強迫液體旋轉,，液體在離心力作用下向四周甩出。

3.取壓塞：安裝壓力表監控泵的正常啟動,。

4.放氣閥：排放泵內氣體,，確保泵的正常啟動。

5.Y/Y2系列電機：泵的驅動部分,，采用直聯形式,。

6.底盤：泵的固定部分，確保泵安裝的穩固,，

7.擋水圈：防止因密封漏水而使用電機進水,。

8.泵蓋：精心設計，與電機同端蓋,，軸向尺寸縮短,，結構簡單。

9.機械密封：采用不銹鋼,、碳化鎢,、氟橡膠等材料制成,，密封性能好、壽命長,、不滲漏,。

10.泵軸：與電機同軸，同心度高,，使泵運行平穩無噪音和振動現象,。

11.放水塞：維護或長期不用時，將泵內液體放干,。
